Valise booster pour le dépôt de Jean-louis

Le sujet du jour est de fabriquer une valise regroupant alimentations et booster permettant de me connecter aux modules Union Rail.

Je vais devoir fabriquer de quoi alimenter mon dépôt vapeur. Les alimentations seront autonomes, le signal DCC sera fourni par la centrale du club.

Le but étant de découpler le signal DCC pour qu'en cas de court-circuit sur le dépôt, la centrale ne disjoncte pas. En un mot fabriquer un booster.

On trouve des shémas sur internet. J'ai repris le plus classique sur lequel j'ai effectué quelques modifications.

Le shéma tourne autour du fameux LMD18200 (7,80€) pouvant délivrer 3A.

J'ai ajouté un ACS712ELCTR-05B (4,18€) pour mesurer le courant de sortie et un Arduino micro (7,60€) pour gérer le tout.

Une alimentation universelle pour PC de 120W (16€ ayant explosé la précédente. Il fait pas bon de bricoler avec du 220v autour)

L'original est ici : https://jlturrini.wixsite.com/accueil/copie-de-lampisterie-1?fbclid=IwAR1ChFzxAv3CShiR4csAYk5WKZ8ai12ttYyndL8zwV_x5A3KOeqbRanbgjo


Cette alimentation est intéressante car elle est réglable de 12 à 24V et a une sortie USB 5V. Tout en un.

Voici le shéma que jai utilisé.

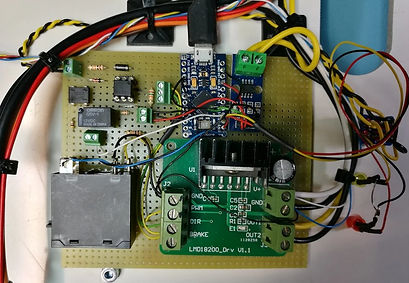

L'Arduino permet de gérer le courant mesuré dans la ligne. En cas de sur consommation voir de court-circuit, il met la la patte "Brake" du LMD18200 au +5v ce qui met la sortie à "0". Le système se réarme automatiquement  toutes les 5 Sec.

2 Leds indiquent l'état du système.

- Led orange alumée: DCC OK

-Led rouge clignotante: Défaut

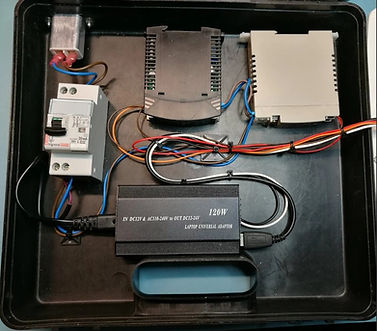

L'ensemble est monté dans une valise plastique.

L'alimentation 220v se fait par l'arrière. Un disjoncteur différentiel est installé.

J'ai ajouté une alim 5V et une 12V pour gérer l'ensemble des fonctions de mon dépôt.

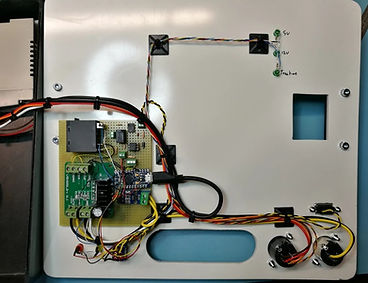

L'ensemble de l'électronique est fixé sur une plaque en ABS.

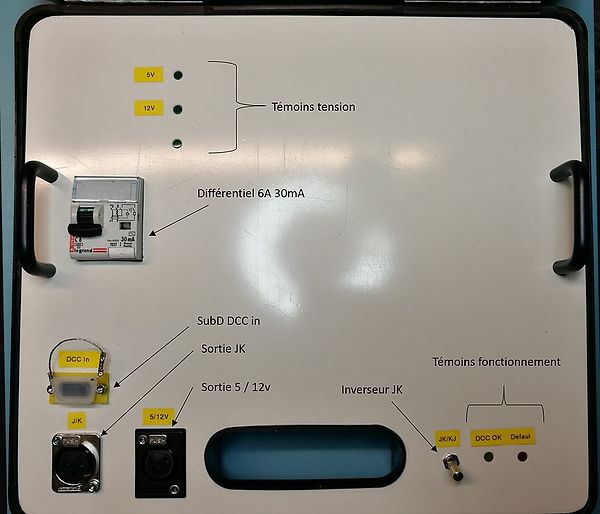

Vue de la façade.
