Attelages magnétiques "Maison"

Compatibles HORNBY et JOUEF

Etant régulièrement agacé par les ancien attelages à boucles, surtout sur les vielles voitures et motrices HORNBY (ils se coincent, se décrochent lorsque l'on pousse...) je me suis mis à la création d'attelages magnétiques adaptés. Le choix s'est porté sur un design compatible et très largement inspiré des modèles de la marque REE Modeles qui ont largement fait leurs preuves. J'ai donc modélisé un attelage reprenant la moitié de chaque élément, l'anneau de fixation HORNBY et une boite pour les deux aimants.

Titre de la page

Le gain d'écartement est très appréciable. La motrice équipée de se système tracte 10 voitures HORNBY elles aussi lestées, sans décrochages sur des rayons de 472 mm

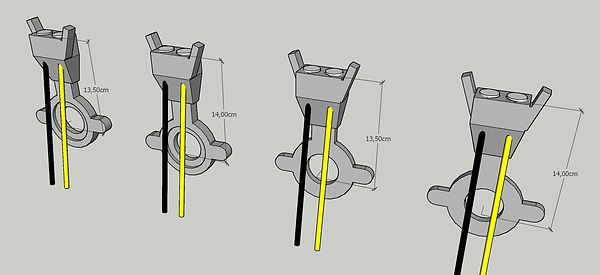

Deux version et deux longueurs sont modélisées pour coller au mieux à chaque voiture ou motrice; Côtes en cm sur ce dessin pour faciliter la modélisation. C'est remis au 1/10è lors de l'import dans le slicer.


Une fois cette version "HORNBY" mise en place sur mes voitures, m'est venue l'envie d'aller plus loin et de reprendre le principe pour les boîtiers NEM.

Décision est prise d'avoir quatre longueurs différentes pour répondre aux différents besoins


Là aussi, les résultats sont probants et donnent envie d'aller plus loin dans l'utilisation. Mis en place sur ces petites voitures courtes munies d'attelages à élongation, ça passe sans problème avec un rayon de 385 !

IMG2_20200406_164406
IMG2_20200406_164342
IMG-20200424-WA0010
IMG-20200424-WA0008
IMG-20200424-WA0007

Dernier point, est-il possible de les câbler, la réponse est OUI !

Il faut brosser la surface de l'aimant avec de la fibre de verre, étamer et venir souder. Ça tient très bien.

IMG-20200422-WA0007
IMG-20200422-WA0005
IMG-20200422-WA0003
IMG-20200422-WA0001

Aperçus de l'ensemble


Infos techniques et liens :

L'ensemble de mes fichiers STL prévus pour les boitiers NEM ne sont malheureusement pas partageables, des brevets ayant été déposés par certains fabricants pour protéger leur travail et leurs ventes.

Seuls les versions pour matériels HORNBY et JOUEF anciens sont disponibles :

HORNBY 13,5 mm

HORNBY 14 mm

JOUEF 14 mm

Imprimante : WANHAO DUPLICATOR 7 V1.5 UV 405NM ULTRA HAUTE RESOLUTION + D7BOX IMPRIMANTE 3D SLA

Aimants : Néodyme, N45, nickelé Cylindre magnétique Ø 2 mm, hauteur 3 mm
